Nillop : Caneton

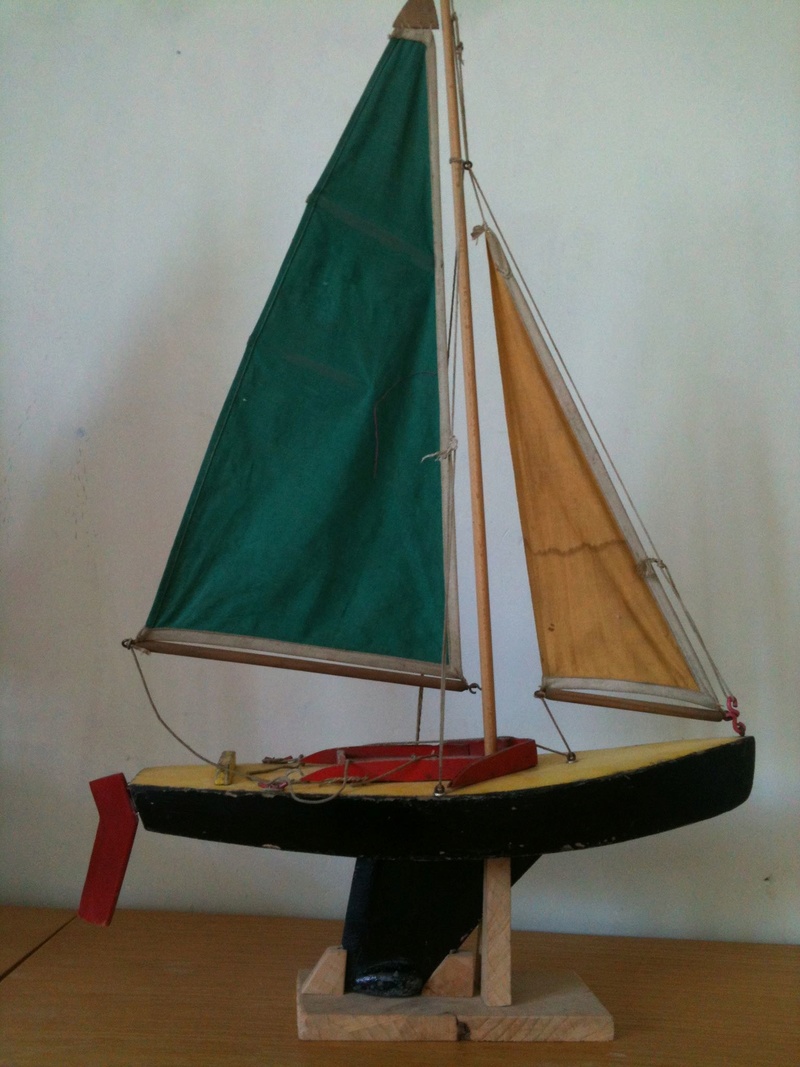

Il y a quelques mois, j'ai acquis un CANETON Nillop ''presque complet'' : ne manquait que le safran du gouvernail et la barre à ce charmant voilier de 50 cm de long, en contreplaqué.
Sur la base de la photo page 130 du ''Voiliers jouets de bassin'' de T Vincent, j'ai refait ce safran, mais toujours pas la barre.
Ce voiler me semblant particulièrement plaisant à faire naviguer, je me suis dit qu'il serait amusant de pouvoir régater en famille, avec mes petits enfants.
J'ai donc fait un relevé de plan, épaisseurs, ... précis, et commandé du contreplaqué marine de diverses épaisseurs
Après premier un essai de fabrication, il m'est apparu indispensable de faire un ''chantier de construction'', les courbures à donner au contreplaqué étant assez fortes et des erreurs de quelque mm de positionnement entraînant des états de forme importants.
Ensuite, toute la difficulté réside dans le cloutage des diverses pièce entre elles, dans le champ de la précédente, mais une fois les bonnes pointes trouvées, c'est faisable...
On cloute les bordés sur l'étrave,
On positionne le tout sur le chantier et on place et cloue le fond et le tableau arrière :
On ''démoule'' et on met le couple central et deux renforts pour tenir la quille
La coque vue du dessous :
Il est temps de fabriquer un ber et de mettre une bauquière pour faciliter le cloutage du pont :
Puis, on ajuste le pont avec son secteur de barre et quelques renforts internes pour le pied de mat et les pitons, on fabrique et ajuste le cockpit, on taille et profile le safran. Peinture...
Un petit tour chez le marchand de tissus pour trouver du coton et du gros grain pour les voiles. Couture...
"Et voilà le travail", comme dit Donald (reste à prendre l'emprunte du lest en plomb sur l'original et à le couler, à mettre des écoutes de foc et grand-voile, poser les taquets d'écoutes en câble électrique gainé et toujours à faire la barre du gouvernail...)
FIFI ?
LOULOU ?
RIRI ?
DAISY ?
Donald, Fifi, Loulou, Riri et Daisy !
Ou encore Riri, Daisy, Loulou, Fifi, Donald...
Sur la base de la photo page 130 du ''Voiliers jouets de bassin'' de T Vincent, j'ai refait ce safran, mais toujours pas la barre.
Ce voiler me semblant particulièrement plaisant à faire naviguer, je me suis dit qu'il serait amusant de pouvoir régater en famille, avec mes petits enfants.
J'ai donc fait un relevé de plan, épaisseurs, ... précis, et commandé du contreplaqué marine de diverses épaisseurs
Après premier un essai de fabrication, il m'est apparu indispensable de faire un ''chantier de construction'', les courbures à donner au contreplaqué étant assez fortes et des erreurs de quelque mm de positionnement entraînant des états de forme importants.
Ensuite, toute la difficulté réside dans le cloutage des diverses pièce entre elles, dans le champ de la précédente, mais une fois les bonnes pointes trouvées, c'est faisable...
On cloute les bordés sur l'étrave,
On positionne le tout sur le chantier et on place et cloue le fond et le tableau arrière :
On ''démoule'' et on met le couple central et deux renforts pour tenir la quille
La coque vue du dessous :
Il est temps de fabriquer un ber et de mettre une bauquière pour faciliter le cloutage du pont :
Puis, on ajuste le pont avec son secteur de barre et quelques renforts internes pour le pied de mat et les pitons, on fabrique et ajuste le cockpit, on taille et profile le safran. Peinture...
Un petit tour chez le marchand de tissus pour trouver du coton et du gros grain pour les voiles. Couture...
"Et voilà le travail", comme dit Donald (reste à prendre l'emprunte du lest en plomb sur l'original et à le couler, à mettre des écoutes de foc et grand-voile, poser les taquets d'écoutes en câble électrique gainé et toujours à faire la barre du gouvernail...)
FIFI ?
LOULOU ?
RIRI ?
DAISY ?
Donald, Fifi, Loulou, Riri et Daisy !
Ou encore Riri, Daisy, Loulou, Fifi, Donald...
Tire-au-flan- Messages : 2454
Date d'inscription : 12/12/2016
"Tribord amure"- Messages : 1080
Date d'inscription : 17/04/2014
Age : 70
Localisation : Etang de Berre 13
Re: Nillop : Caneton
Bonsoir TAF,
Joli travail du bois comme des couleurs, cela vous fait une belle progéniture !
Pensez vous que les NILLOP étaient ainsi fabriqués ?
Joli travail du bois comme des couleurs, cela vous fait une belle progéniture !
Pensez vous que les NILLOP étaient ainsi fabriqués ?
Invité- Invité
Re: Nillop : Caneton
Soumissionner pour la concession du Luco ? Pour que des jeunes inconscients me les abimentTribord amure a écrit:
Dans quel "bassin" allez vous vous lancer dans la location ? .......
Tire-au-flan- Messages : 2454
Date d'inscription : 12/12/2016
Re: Nillop : Caneton
Si votre question est : en contreplaqué... oui, et je pense avoir respecté les épaisseurs de chaque élément, l'emplacement du couple central, ... : les cloutages et champs de bois permettant de voir beaucoup de choses et par le trou du pied de mat, on peut aussi vérifier certaines cotes ou positionnements.BdeB a écrit:Pensez vous que les NILLOP étaient ainsi fabriqués ?
Je n'ai pas respecté l'original sur deux points :
- j'ai rajouté la bauquière, qui facilite beaucoup le cloutage du pont
- je n'ai pas percé le pont pour faire descendre le mat jusqu'au fond du bateau, sachant que sur mon modèle ancien il n'y a aucun calage de ce pied de mat dans le fond : alors autant s'arrêter sur le pont, avec le calage par le fond du cockpit. Ca évite une source d'entrées d'eau.
Si votre question est : en utilisant un chantier pour l'assemblage, je pense que la réponse est oui. Aujourd'hui, pour une production en série, avec de découpes au laser, on pourrait peut-être s'en passer, mais hier, à la main, les équerrages étaient difficiles à reproduire et le chantier facilite grandement les choses.
Dernière édition par Tire-au-flan le Lun 26 Fév - 14:37, édité 1 fois
Tire-au-flan- Messages : 2454
Date d'inscription : 12/12/2016
Re: Nillop : Caneton
Bravo à vous pour ces réalisations en série. C'est pimpant à souhait. A quand une régate?
Dimanche matin il flotte au luco. Donc pas de risques d'accrochages... Le bassin que pour nous!
Dimanche matin il flotte au luco. Donc pas de risques d'accrochages... Le bassin que pour nous!
Oliflat- Messages : 2174
Date d'inscription : 25/04/2014
Age : 68
Localisation : Paris
Nillop : Caneton
Bonsoir TAF , Olivier , Tribord-amure , BdeB et tous ,
Bravo pour vos réalisations de ces " canetons Nillop " qui sont pimpants , frais , colorés , réalistes !! des photos au Luco ??
Bien à vous C-Y-P
Claude Martinet- Messages : 2179
Date d'inscription : 24/02/2015
Age : 76
Localisation : Yonne ( près du canal de Bourgogne )
Re: Nillop : Caneton
Super reconstitution et toutes ces couleurs c'est vraiment pro !
Frahouat- Messages : 414
Date d'inscription : 23/03/2015
Age : 68
Localisation : Vannes et Ile de Houat
Re: Nillop : Caneton
Bravo. Belle série.
Quel beau cadeau pour les petits enfants.
Oh oui des photos en régate.
Diaoulic
Quel beau cadeau pour les petits enfants.
Oh oui des photos en régate.
Diaoulic
diaoulic- Messages : 826
Date d'inscription : 02/07/2016
Age : 68
Localisation : brest
Régis4446- Messages : 682
Date d'inscription : 20/04/2014
Age : 64
Localisation : région Nantaise
Re: Nillop : Caneton
les lubies des ancêtres amusent souvent plus qu'elle n'intéressent
Tire-au-flan- Messages : 2454
Date d'inscription : 12/12/2016
Re: Nillop : Caneton
Bonjour
Superbe cette famille colorée. Vivement une photo de l'ensemble en navigation !
Je vois que les voiles semblent avoir un guidant et une bordure de couleur différente ? Est ce un renfort rapporté cousu ou collé ?
Le foc n'est pas tendu par l'étai visiblement.
Je vais devoir coudre des voiles donc je me renseigne !
Superbe cette famille colorée. Vivement une photo de l'ensemble en navigation !
Je vois que les voiles semblent avoir un guidant et une bordure de couleur différente ? Est ce un renfort rapporté cousu ou collé ?
Le foc n'est pas tendu par l'étai visiblement.
Je vais devoir coudre des voiles donc je me renseigne !
Invité- Invité
Re: Nillop : Caneton
Bonjour,
Effectivement sur les voiliers Nillop, le guindant et la chute (ainsi que le bord de la têtière, triangle en contreplaqué également assez caractéristique des voiles de ce fabriquant) sont faites avec un galon plié en deux et cousu qui évite tout ourlet sur ces côtés : on ourle que la chute, et encore pas celle du foc des canetons, en s'arrangeant alors pour que cette chute soit constituée par la lisière du tissus. Par contre sur les voiles de modèles plus grands (Pétrel de 0,75m en tout cas), la chute du foc est, comme celle de la grand voile, ourlée.
Au sommet du foc, le galon est replié sur lui-même pour former une boucle dans laquelle vient passer la drisse. Aux points d'amure et d'écoute, rien de semblable : une simple couture.
têtière et bas d'un foc de Caneton :
Têtière de grand voile Caneton ou Pétrel
têtière de foc de Petrel
Effectivement sur les voiliers Nillop, le guindant et la chute (ainsi que le bord de la têtière, triangle en contreplaqué également assez caractéristique des voiles de ce fabriquant) sont faites avec un galon plié en deux et cousu qui évite tout ourlet sur ces côtés : on ourle que la chute, et encore pas celle du foc des canetons, en s'arrangeant alors pour que cette chute soit constituée par la lisière du tissus. Par contre sur les voiles de modèles plus grands (Pétrel de 0,75m en tout cas), la chute du foc est, comme celle de la grand voile, ourlée.
Au sommet du foc, le galon est replié sur lui-même pour former une boucle dans laquelle vient passer la drisse. Aux points d'amure et d'écoute, rien de semblable : une simple couture.
têtière et bas d'un foc de Caneton :
Têtière de grand voile Caneton ou Pétrel
têtière de foc de Petrel
Tire-au-flan- Messages : 2454
Date d'inscription : 12/12/2016
Re: Nillop : Caneton
Un grand merci pour ces explications parfaitement illustrées !
Ces voiles semblent faites pour durer !
Ces voiles semblent faites pour durer !
Invité- Invité
Re: Nillop : Caneton
Merci TAF pour vos explications sur la construction
et mes félicitations à la couturière (à moins que ce ne soit vous ?)
et mes félicitations à la couturière (à moins que ce ne soit vous ?)
Invité- Invité
Re: Nillop : Caneton
Merci, je me transmet les félicitations pour la couturière : c'est effectivement également moi
j'emprunte à ma femme sa machine à coudre, quand elle n'est pas là
j'emprunte à ma femme sa machine à coudre, quand elle n'est pas là
Tire-au-flan- Messages : 2454
Date d'inscription : 12/12/2016
Re: Nillop : Caneton
Bonjour
auriez la possibilité de partager les schémas/plans vous ayant servi à la construction de ce modèle?
je me lancerais bien dans la fabrication d'un exemplaire de ce Caneton.
merci d'avance
Olivier
auriez la possibilité de partager les schémas/plans vous ayant servi à la construction de ce modèle?
je me lancerais bien dans la fabrication d'un exemplaire de ce Caneton.
merci d'avance
Olivier
OBO- Messages : 195
Date d'inscription : 17/04/2014
Age : 56
Localisation : Aix en provence
Re: Nillop : Caneton
Bonjour,
J'ai mon relevé échelle 1, mais au crayon,donc peu lisible : il faudrait probablement que je vous l'envoie pour qu'il soit exploitable.
Je dois avoir aussi dans un coin d'atelier quelques gabarits de découpe, en particulier pour les pièces constituant le cockpit : pour coller à la tonture du pont, ce que l'on pourrait prendre pour des droites sont des courbes.
Par ailleurs, pour certains tracés très précis, je reprenais directement sur l'original (par exemple pour le tableau arrière, du fait des ajustements liés à l'équerrage).
Cordialement
T-A-F
J'ai mon relevé échelle 1, mais au crayon,donc peu lisible : il faudrait probablement que je vous l'envoie pour qu'il soit exploitable.
Je dois avoir aussi dans un coin d'atelier quelques gabarits de découpe, en particulier pour les pièces constituant le cockpit : pour coller à la tonture du pont, ce que l'on pourrait prendre pour des droites sont des courbes.
Par ailleurs, pour certains tracés très précis, je reprenais directement sur l'original (par exemple pour le tableau arrière, du fait des ajustements liés à l'équerrage).
Cordialement
T-A-F
Tire-au-flan- Messages : 2454
Date d'inscription : 12/12/2016
Re: Nillop : Caneton
Merci beaucoup
Je regarde si c est exploitable apres impression
Merci encore
Je regarde si c est exploitable apres impression
Merci encore
OBO- Messages : 195
Date d'inscription : 17/04/2014
Age : 56
Localisation : Aix en provence
Re: Nillop : Caneton
Sinon, j'ai regardé, j'ai encore mon ''chantier de montage''
Je peux vous l'envoyer ainsi que le plan.
Je peux vous l'envoyer ainsi que le plan.
Tire-au-flan- Messages : 2454
Date d'inscription : 12/12/2016
Re: Nillop : Caneton
Bonjour
Ce serait tres sympa de votre part.
Ce serait tres sympa de votre part.
OBO- Messages : 195
Date d'inscription : 17/04/2014
Age : 56
Localisation : Aix en provence
Re: Nillop : Caneton
Vous ai envoyé un msg...normalement
Bonne journée
Bonne journée
OBO- Messages : 195
Date d'inscription : 17/04/2014
Age : 56
Localisation : Aix en provence
Re: Nillop : Caneton
Bien reçu : je vous envoie le tout
Tire-au-flan- Messages : 2454
Date d'inscription : 12/12/2016
