Re: Construction d'un Paudeau
par Philou76 Mer 15 Oct - 22:20
OBO a écrit:Super ton vit de mulet
Tu peux donner qques details sur la fabrication?
Olivier
Salut a tous .
J'ai pris tout simplement une vieille plaque d'immatriculation, environ 1 mm d'épaisseur qui est en alu, découpé, mise en forme et polie, le tout fixer avec des pointes laiton a entre-axe différent pour éviter le face a face des pointes !
Je me suis inspirer de cette photo,pour réaliser mon vit mulet, la seule différence, c'est un écrou au lieu d'une goupille et une fixation vertical sur le mat,car le pied de mat a venir qui va être en alu de 2 mm comme le voile de quille, m’empêchais de mettre une bague autour du mat !
J'ai fait en fonction de ce que j'avais en stock a l'atelier !
Philou76- Admin
- Messages : 940
Date d'inscription : 17/04/2014
Age : 61
Localisation : Dieppe 76
Re: Construction d'un Paudeau
par "Tribord amure" Jeu 16 Oct - 11:11
Philou76 a écrit:Salut a tous .
J'ai pris tout simplement une vieille plaque d'immatriculation, environ 1 mm d'épaisseur qui est en alu, découpé, mise en forme et polie, le tout fixer avec des pointes laiton a entre-axe différent pour éviter le face a face des pointes !
Bonjour Philou,
Tu nous habitue a un joli travail ...
Par contre si je peux me permettre ? ... ton vit de mulet a un petit, gros défaut ....
L'articulation d'un vit de mulet permet a la bôme de se déplacer dans le sens horizontal mais aussi vertical ...
ce qui permet de régler la "Chute de la GV" (coté AR libre de la voile) ...
Dans le tiens ... la bôme ne peux pas monter ni descendre et tu va tordre ta ferrure ...
Il faut une double articulation ... comme un cardan ...
Bonne journée ...
"Tribord amure"- Messages : 1080
Date d'inscription : 17/04/2014
Age : 70
Localisation : Etang de Berre 13
Re: Construction d'un Paudeau
par Philou76 Jeu 16 Oct - 12:20
Bonjour Tribord.
Merci pour le conseil !
J'ai volontairement pas trop serré l'écrou afin d'avoir de la marge de manoeuvre !
J'ai regarder l'empattement de la bôme, il y a 7 cms de jeux (bôme horizontale jusqu'au point le plus relevé ).
Ça me parait suffisant non ?
Merci pour le conseil !
J'ai volontairement pas trop serré l'écrou afin d'avoir de la marge de manoeuvre !
J'ai regarder l'empattement de la bôme, il y a 7 cms de jeux (bôme horizontale jusqu'au point le plus relevé ).
Ça me parait suffisant non ?
Philou76- Admin
- Messages : 940
Date d'inscription : 17/04/2014
Age : 61
Localisation : Dieppe 76
Re: Construction d'un Paudeau
par voguenmare Jeu 16 Oct - 13:32
Bonjour Philou,
Oui, 7 cm de débattement vertical devraient suffire. Cela empêchera la bôme de trop remonter au vent arrière, rôle joué par le hale-bas de bôme sur les voiliers.
Si toutefois la liberté angulaire verticale était insuffisante, il te suffirait de scier la partie fixée à la bôme au ras du boulon servant d'axe vertical , de refaire, un peu plus longue, la partie qui pivote autour de cet axe et de percer pour mettre un boulon horizontal. Ce n'est peut-être pas clair mon affaire. Je vais essayer de vous faire un dessin.
Oui, 7 cm de débattement vertical devraient suffire. Cela empêchera la bôme de trop remonter au vent arrière, rôle joué par le hale-bas de bôme sur les voiliers.
Si toutefois la liberté angulaire verticale était insuffisante, il te suffirait de scier la partie fixée à la bôme au ras du boulon servant d'axe vertical , de refaire, un peu plus longue, la partie qui pivote autour de cet axe et de percer pour mettre un boulon horizontal. Ce n'est peut-être pas clair mon affaire. Je vais essayer de vous faire un dessin.
voguenmare- Messages : 1852
Date d'inscription : 20/04/2014
Localisation : I de F
Re: Construction d'un Paudeau
par Philou76 Jeu 16 Oct - 13:36
Bonjour Vog.
Je viens de mettre une photo ci-dessus !
Mais fait un croquis, parce-que ton boulon horizontal; pas compris !
Je viens de mettre une photo ci-dessus !
Mais fait un croquis, parce-que ton boulon horizontal; pas compris !
Philou76- Admin
- Messages : 940
Date d'inscription : 17/04/2014
Age : 61
Localisation : Dieppe 76
Re: Construction d'un Paudeau
par voguenmare Jeu 16 Oct - 13:55
Ta photo est très claire. En sera-t-il de même pour mon schéma?
voguenmare- Messages : 1852
Date d'inscription : 20/04/2014
Localisation : I de F
Re: Construction d'un Paudeau
par Philou76 Jeu 16 Oct - 18:26
Bonsoir a tous.
Schéma très très clair, merci !
Hypothèse a envisager ...
La bricole du jour.
- Traçage du gabarit.
- Mise en position des ergots de fixation .
- Le plus fastidieux a faire,les emplacements au ciseaux a bois.
- Fixation de l’ensemble avec de la vis a bois inox pour le voile et laiton pour le lest.
- Et voila le résultat, reste a polir miroir le voile !
- Le pied de mat.
Une des pièces,qui demande pas mal de temps a faire !
Schéma très très clair, merci !
Hypothèse a envisager ...
La bricole du jour.
- Traçage du gabarit.
- Mise en position des ergots de fixation .
- Le plus fastidieux a faire,les emplacements au ciseaux a bois.
- Fixation de l’ensemble avec de la vis a bois inox pour le voile et laiton pour le lest.
- Et voila le résultat, reste a polir miroir le voile !
- Le pied de mat.
Une des pièces,qui demande pas mal de temps a faire !
Dernière édition par Philou76 le Ven 17 Oct - 13:27, édité 2 fois
Philou76- Admin
- Messages : 940
Date d'inscription : 17/04/2014
Age : 61
Localisation : Dieppe 76
voguenmare- Messages : 1852
Date d'inscription : 20/04/2014
Localisation : I de F
Re: Construction d'un Paudeau
par Philou76 Ven 17 Oct - 17:55
Bonjour a tous.
Effectivement, ça prend une bien jolie tournure !
- Le pont est vernis en 2 couches d'incolore, et la ceinture de pont est posée, avec un peu de mal a mettre en forme, mais c'est collé et pointé tous les 3 cms.
Prochain petit boulot, polir le voile de quille et peut-être mise en place d'une ceinture pour éviter de voir l'épaisseur du pont !
Ensuite peinture !
Donc, quille polie .
Voiles, certainement bleu blanc rouge, et pour la coque je pensais œuvres vives couleur acajou vernis,et les œuvres mortes je cherche encore !
Effectivement, ça prend une bien jolie tournure !
- Le pont est vernis en 2 couches d'incolore, et la ceinture de pont est posée, avec un peu de mal a mettre en forme, mais c'est collé et pointé tous les 3 cms.
Prochain petit boulot, polir le voile de quille et peut-être mise en place d'une ceinture pour éviter de voir l'épaisseur du pont !
Ensuite peinture !
Donc, quille polie .
Voiles, certainement bleu blanc rouge, et pour la coque je pensais œuvres vives couleur acajou vernis,et les œuvres mortes je cherche encore !
Philou76- Admin
- Messages : 940
Date d'inscription : 17/04/2014
Age : 61
Localisation : Dieppe 76
Re: Construction d'un Paudeau
par Pnovdenx Ven 17 Oct - 22:22
"Normalement" la couleur de la coque permettait de distinguer les voiliers des Tuileries de ceux du Luxembourg.
Pnovdenx- Messages : 85
Date d'inscription : 05/07/2014
Age : 57
Localisation : Rueil Malmaison -
Re: Construction d'un Paudeau
par Philou76 Ven 17 Oct - 22:37
Bonsoir Pnovdenx.
Merci pour l'info !
Il faut savoir que mon Paudeau est un faut Paudeau, donc liberté et choix de couleurs !
Après avoir fait un test sur une planche de sapin ,la teinte acajou ne rend pas bien du tout !
Donc je pense que la coque va être toute blanche avec une ceinture sous le pont rouge ,et quille alu miroir !
Quand pensez-vous les amis ?
Merci pour l'info !
Il faut savoir que mon Paudeau est un faut Paudeau, donc liberté et choix de couleurs !
Après avoir fait un test sur une planche de sapin ,la teinte acajou ne rend pas bien du tout !
Donc je pense que la coque va être toute blanche avec une ceinture sous le pont rouge ,et quille alu miroir !
Quand pensez-vous les amis ?
Philou76- Admin
- Messages : 940
Date d'inscription : 17/04/2014
Age : 61
Localisation : Dieppe 76
Re: Construction d'un Paudeau
par Invité Sam 18 Oct - 8:04
Bonjour.
Vrai ou faux, c'est un magnifique "PHILOU"!
Vrai ou faux, c'est un magnifique "PHILOU"!
Invité- Invité
Re: Construction d'un Paudeau
par voguenmare Sam 18 Oct - 8:19
Bonjour,
Pour le voile de quille, le problème serait de trouver une peinture qui tienne sur l'aluminium. Le polir serait donc effectivement une bonne idée. Cependant, juste une petite remarque. Il risque d'y avoir une réaction entre l'alu et les autres métaux, plomb du lest et inox des vis, surtout si "la bête" est amenée à naviguer fréquemment dans l'eau de mer. Rinçage à l'eau douce indispensable.
Une coque blanc brillant est toujours jolie et un petit jonc verni acajou pointé laiton ferait très classe
Pour le voile de quille, le problème serait de trouver une peinture qui tienne sur l'aluminium. Le polir serait donc effectivement une bonne idée. Cependant, juste une petite remarque. Il risque d'y avoir une réaction entre l'alu et les autres métaux, plomb du lest et inox des vis, surtout si "la bête" est amenée à naviguer fréquemment dans l'eau de mer. Rinçage à l'eau douce indispensable.
Une coque blanc brillant est toujours jolie et un petit jonc verni acajou pointé laiton ferait très classe
voguenmare- Messages : 1852
Date d'inscription : 20/04/2014
Localisation : I de F
Re: Construction d'un Paudeau
par Oliflat Sam 18 Oct - 11:40
Bonjour à tous,
Quel bateau
Les proportions sont superbes. Le travail magnifique. Il nous tarde de l'admirer sur l'océan... Au moins une fois, des photos prises d'une barque, d'un youyou, et si t'en a pas, vas-y à la nage... Mais il faut des photos de mer!
Les couleurs, c'est un vaste sujet, très personnel. S'il était à moi, je laisserais les œuvres mortes blanches avec un liston vernis. Les œuvres vives en bleu méditerranéen. Les voiles: foc (s) bleu (s) de France, flèche blanche et grand voile rouge.
Bravo pour cette création. Un petit tour au luco un jour peut être ?
Quel bateau
Les proportions sont superbes. Le travail magnifique. Il nous tarde de l'admirer sur l'océan... Au moins une fois, des photos prises d'une barque, d'un youyou, et si t'en a pas, vas-y à la nage... Mais il faut des photos de mer!
Les couleurs, c'est un vaste sujet, très personnel. S'il était à moi, je laisserais les œuvres mortes blanches avec un liston vernis. Les œuvres vives en bleu méditerranéen. Les voiles: foc (s) bleu (s) de France, flèche blanche et grand voile rouge.
Bravo pour cette création. Un petit tour au luco un jour peut être ?
Oliflat- Messages : 2174
Date d'inscription : 25/04/2014
Age : 67
Localisation : Paris
Re: Construction d'un Paudeau
par "Tribord amure" Sam 18 Oct - 12:02
Bonjour Philou,
Un joli verni neutre ou "chaine clair" la coque est belle ... et avec ou sans couleur sous la flottaison, mais une couleur très claire, blanc ou pastel vert ou bleu ou couleur bronze ...
(le vernis on peux toujours le repeindre si on est pas satisfait ... alors que l'inverse et plus dur a refaire) ...
Comme les vrais ...
Quelque idées ....
Un joli verni neutre ou "chaine clair" la coque est belle ... et avec ou sans couleur sous la flottaison, mais une couleur très claire, blanc ou pastel vert ou bleu ou couleur bronze ...
(le vernis on peux toujours le repeindre si on est pas satisfait ... alors que l'inverse et plus dur a refaire) ...
Comme les vrais ...
Quelque idées ....
"Tribord amure"- Messages : 1080
Date d'inscription : 17/04/2014
Age : 70
Localisation : Etang de Berre 13
Re: Construction d'un Paudeau
par Philou76 Sam 18 Oct - 13:12
Bonjour.Tribord.
C'est vrai que c'est très joli en bois naturel !
Mais il est déjà trop tard, je viens de mettre 2 sous couches de peinture !
Et puis pour le vernis, j'avais 2 marques de rebouchage de pattex, genre patte a bois mais qui durci plus vite (couleur bleu ) ça aurait pas fait génial !

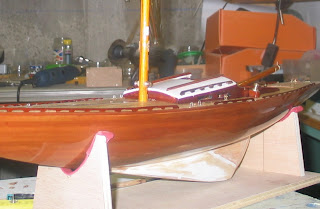

Et ce matin fabrication du ber.
C'est vrai que c'est très joli en bois naturel !
Mais il est déjà trop tard, je viens de mettre 2 sous couches de peinture !
Et puis pour le vernis, j'avais 2 marques de rebouchage de pattex, genre patte a bois mais qui durci plus vite (couleur bleu ) ça aurait pas fait génial !
Et ce matin fabrication du ber.
Philou76- Admin
- Messages : 940
Date d'inscription : 17/04/2014
Age : 61
Localisation : Dieppe 76
Re: Construction d'un Paudeau
par "Tribord amure" Sam 18 Oct - 13:49
ARrrrrrrrete ...... avec tes photos ..... tu vas nous tuer .....
On ne va plus oser poster les nôtres ....
Trop beau ... trop fort ... trop ... tout ... lool ....
On ne va plus oser poster les nôtres ....
Trop beau ... trop fort ... trop ... tout ... lool ....
"Tribord amure"- Messages : 1080
Date d'inscription : 17/04/2014
Age : 70
Localisation : Etang de Berre 13
Re: Construction d'un Paudeau
par Philou76 Sam 18 Oct - 13:58
Ok, j’arrête le feuilleton !
A l'année prochaine ...
A l'année prochaine ...
Philou76- Admin
- Messages : 940
Date d'inscription : 17/04/2014
Age : 61
Localisation : Dieppe 76
Re: Construction d'un Paudeau
par Invité Dim 19 Oct - 9:07
Salut
Haaa, les œuvres de Maitre JPT ......mais là, comme exemple, on met la barre très haut!
allez voir sa page perso et prenez en plein les yeux, c'est un régal.
https://plus.google.com/105433931916548130957/photos
Jean
Haaa, les œuvres de Maitre JPT ......mais là, comme exemple, on met la barre très haut!
Tribord amure a écrit:
allez voir sa page perso et prenez en plein les yeux, c'est un régal.
https://plus.google.com/105433931916548130957/photos
Jean
Invité- Invité
Re: Construction d'un Paudeau
par Régis4446 Dim 19 Oct - 18:35
Ah, oui, d'accord ! j'ai vu
Bon, ben je vais retourner à mon tricotin.
Bon, ben je vais retourner à mon tricotin.
Régis4446- Messages : 682
Date d'inscription : 20/04/2014
Age : 64
Localisation : région Nantaise
Re: Construction d'un Paudeau
par Philou76 Dim 19 Oct - 19:17
Bonsoir.
Journée galère.
- Les ceintures en exotique on cassé a la pose, donc repose, mais en sapin sans veinage !
- Le comble du débutant, c'est au niveau de la peinture de coque, j'ai pas assez calfeutré le pont, et de la peinture blanche si est déposé !
Le problème, c'est que c'était sec quand je m'en suis aperçu, donc nettoyage délicatement a l'acétone et revernir !
Ça laisse une petite lueur blanchâtre derrière le pied de mat a peine visible.
Journée galère.
- Les ceintures en exotique on cassé a la pose, donc repose, mais en sapin sans veinage !
- Le comble du débutant, c'est au niveau de la peinture de coque, j'ai pas assez calfeutré le pont, et de la peinture blanche si est déposé !
Le problème, c'est que c'était sec quand je m'en suis aperçu, donc nettoyage délicatement a l'acétone et revernir !
Ça laisse une petite lueur blanchâtre derrière le pied de mat a peine visible.
Philou76- Admin
- Messages : 940
Date d'inscription : 17/04/2014
Age : 61
Localisation : Dieppe 76
Re: Construction d'un Paudeau
par voguenmare Dim 19 Oct - 20:11
Bonsoir,
Superbe ! C'est comme cela que je l'imaginais.
Superbe ! C'est comme cela que je l'imaginais.
voguenmare- Messages : 1852
Date d'inscription : 20/04/2014
Localisation : I de F
Re: Construction d'un Paudeau
par Philou76 Dim 19 Oct - 20:54
Bonsoir Vog
Et bien moi je l'imaginais avec une ceinture en exotique rouge, mais c'est tés bien aussi comme ça !
Ce soir je fait les gabarits de voiles !
A mon avis dans une semaine le feuilleton va s’achever !
L'autre projet est déjà en tête, il sera certainement red cedar, j'ai hâte de travailler ce bois, c'est tellement léger.
Et bien moi je l'imaginais avec une ceinture en exotique rouge, mais c'est tés bien aussi comme ça !
Ce soir je fait les gabarits de voiles !
A mon avis dans une semaine le feuilleton va s’achever !
L'autre projet est déjà en tête, il sera certainement red cedar, j'ai hâte de travailler ce bois, c'est tellement léger.
Philou76- Admin
- Messages : 940
Date d'inscription : 17/04/2014
Age : 61
Localisation : Dieppe 76
Re: Construction d'un Paudeau
par voguenmare Dim 19 Oct - 21:58
Avec le temps la ceinture en sapin va foncer à la lumière et fera une belle transition entre la coque blanche et le plat bord.
voguenmare- Messages : 1852
Date d'inscription : 20/04/2014
Localisation : I de F
Re: Construction d'un Paudeau
par Philou76 Mer 22 Oct - 23:26
Bonsoir.
Ma couturière a bien fait son boulot, et rapidement !
Je vous mets quelques photos, avec haubans en coton blanc de 2 mm, pas évident a juger sur les photos, mais c'est un test !
J'attends d'autres cordage en coton noir et blanc cassé, a voir ...
Ma couturière a bien fait son boulot, et rapidement !
Je vous mets quelques photos, avec haubans en coton blanc de 2 mm, pas évident a juger sur les photos, mais c'est un test !
J'attends d'autres cordage en coton noir et blanc cassé, a voir ...
Philou76- Admin
- Messages : 940
Date d'inscription : 17/04/2014
Age : 61
Localisation : Dieppe 76
Page 3 sur 4 • 1, 2, 3, 4
Sujets similaires» Paudeau "CLEMENT" du livre des Editions Ouest France - Construction
» Construction Cotre .
» Construction artisanale
» Chantier de construction.
» Ancienne construction atisanale
» Construction Cotre .
» Construction artisanale
» Chantier de construction.
» Ancienne construction atisanale
Page 3 sur 4
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum|
|
|
» " Vogu'enmerer VG 40 "
» Borda YP50
» Naviga'SION
» " Le Petit Poucet "
» Giner a renover
» Moteur à vapeur vive ancien
» Canot a vapeur vive
» Un gros joufflu
