Un peu de technique - Machines de Sabotiers.
Bonjour à tous,
Comme chacun le sait, le sabot est le premier des bateaux de bassin (populaire) et on serait tenter de penser que les machines pour faire les bateaux sont les mêmes que celles pour faire les sabots.
Le sujet a été abordé à plusieurs reprises sur ce forum et en faisant quelques recherches sur le net, je me suis dis qu'un petit topo sur ce sujet intéresserait peut être du monde.
Les sabotiers ont été parmi les premiers (dès le XIXème siècle et la révolution industrielle) à rechercher des solutions pour automatiser la fabrication des sabots. Jusque là, les sabots étaient taillés à la main sur un billot avec cet outil fantastique (une grande lame articulée sur un point fixe) dont j'ai oublié le nom.
Ci-dessous quelques photos de machins piquées sur le net :

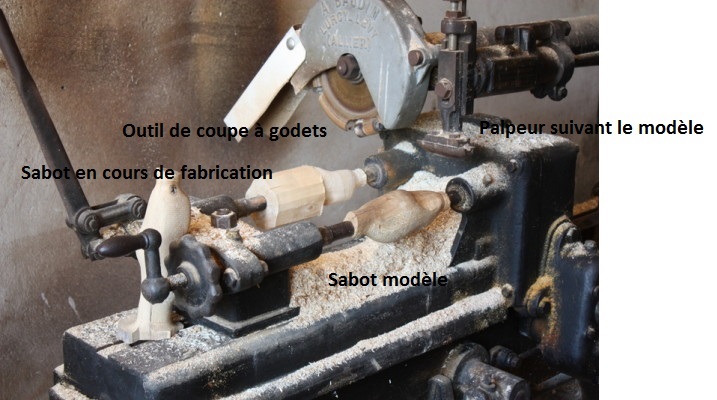

Première machine : La "basique"
C'est la machine la plus simple qui ne permet d'usiner qu'un seul sabot à la fois. Donc, il faut un modèle pour le pied droit et un modèle pour le pied gauche. Je pense en fait que dans ce type de fabrication, les 2 sabots étaient identiques. Les droits et gauches sont arrivées je pense plus tard. L'intérêt de cette photo c'est que la machine a été arrêtée en cours de fabrication et que l'on voit bien le travail accompli. Pour le fonctionnement, le palpeur vient en appui sur le modèle et l'outil de coupe suit le même mouvement vertical. Les 2 sabots tournent sur leur axe et l'outil avance régulièrement.
2ème machine beaucoup plus évoluée.
C'est une machine à 2 tètes avec le modèle (en principe pied droit) au centre et le palpeur au -dessus. Les 2 sabots à fabriquer tournent en sens inverse et ceci permet d'usiner un sabot droit et un sabot gauche en même temps. On remarque que le sens de coupe des outils est inversé. Comme sur la machine précédente, les outils avancent automatiquement au cours de l'usinage.
Une petite subtilité supplémentaire. Sur ce type de machine assez évolué, un modèle d'une pointure donnée permettait de faire 2 ou 3 pointures différentes par un mécanisme astucieux qui faisait varier l'avance des outils par rapport à l'avance du palpeur. (Imaginez : le palpeur parcourt par exemple 25 cm, et les outils 28 ou 30 cm).
Autre intérêt de cette machine : Si le modèle est symétrique (comme une coque de bateau), on peut réaliser 2 modèles identiques.
Pour finir une belle photo d'une machine en action.
Petit complément d'information : Le sabotier que j'ai rencontré cet été m'a donné les infos suivantes :
- Le bois utilisé dépend des ressources locales (dans les Landes il y beaucoup d'aulne),
- Le bois est travaillé vert parce que c'est plus facile pour la machine, qu'il risque moins d'éclater à l'usinage que du bois sec et que le bois vert use moins les outils que le bois sec. Le séchage est réalisé ensuite en étuve. Quelques sabots se fendent au séchage mais la part est assez faible.
Ensuite il y a les machines pour creuser. Mais ces machines sont plus simples, il y a simplement le(s) outil(s) qui tournent et l'opérateur dirige son palpeur dans le modèle. Là encore, quelques subtilités mécaniques qui permettent d'usiner un sabot droit et un sabot gauche en même temps à partir d'un modèle "droit".
Et pour nos voiliers et autres bateau de bassin en bois?
Les machines de sabotiers étant prévues pour faire des sabots, la dimension usinable est limitée. 40 cm est un grand maximum(il faut bidouiller un peu). On serait plutôt à 36 ou 37 cm.
La qualité des sabots en sortie n'est pas fabuleuse, il y a un gros travail de ponçage, en particulier il faut supprimer les tenons qui ont permis de maintenir les sabots pendant l'usinage. Dans le cas des voiliers, cela signifie qu'il faut travailler l'étrave (et le tableau arrière) à la ponceuse.....
En y réfléchissant bien, je ne pense pas qu'une machine de sabotier telle qu'elle, serait vraiment adaptée à la fabrication de coques. Sur le site Tirot, on entraperçoit leur machine de taille mais pas les détails qui permettraient d'en comprendre le fonctionnement.
En tout cas, si quelqu'un connait une machine à sauver, je serais curieux de mettre le nez (et les mains) dedans.
Merci de m'avoir lu et bonne soirée.
PS : Il me semble qu'il y a pas mal de machines présentées dans le fabuleux musée de Maurice Dufresne près d'Azay le Rideau. (Les châteaux de la Loire..... pour les vacances en famille....)
Comme chacun le sait, le sabot est le premier des bateaux de bassin (populaire) et on serait tenter de penser que les machines pour faire les bateaux sont les mêmes que celles pour faire les sabots.
Le sujet a été abordé à plusieurs reprises sur ce forum et en faisant quelques recherches sur le net, je me suis dis qu'un petit topo sur ce sujet intéresserait peut être du monde.
Les sabotiers ont été parmi les premiers (dès le XIXème siècle et la révolution industrielle) à rechercher des solutions pour automatiser la fabrication des sabots. Jusque là, les sabots étaient taillés à la main sur un billot avec cet outil fantastique (une grande lame articulée sur un point fixe) dont j'ai oublié le nom.
Ci-dessous quelques photos de machins piquées sur le net :
Première machine : La "basique"
C'est la machine la plus simple qui ne permet d'usiner qu'un seul sabot à la fois. Donc, il faut un modèle pour le pied droit et un modèle pour le pied gauche. Je pense en fait que dans ce type de fabrication, les 2 sabots étaient identiques. Les droits et gauches sont arrivées je pense plus tard. L'intérêt de cette photo c'est que la machine a été arrêtée en cours de fabrication et que l'on voit bien le travail accompli. Pour le fonctionnement, le palpeur vient en appui sur le modèle et l'outil de coupe suit le même mouvement vertical. Les 2 sabots tournent sur leur axe et l'outil avance régulièrement.
2ème machine beaucoup plus évoluée.
C'est une machine à 2 tètes avec le modèle (en principe pied droit) au centre et le palpeur au -dessus. Les 2 sabots à fabriquer tournent en sens inverse et ceci permet d'usiner un sabot droit et un sabot gauche en même temps. On remarque que le sens de coupe des outils est inversé. Comme sur la machine précédente, les outils avancent automatiquement au cours de l'usinage.
Une petite subtilité supplémentaire. Sur ce type de machine assez évolué, un modèle d'une pointure donnée permettait de faire 2 ou 3 pointures différentes par un mécanisme astucieux qui faisait varier l'avance des outils par rapport à l'avance du palpeur. (Imaginez : le palpeur parcourt par exemple 25 cm, et les outils 28 ou 30 cm).
Autre intérêt de cette machine : Si le modèle est symétrique (comme une coque de bateau), on peut réaliser 2 modèles identiques.
Pour finir une belle photo d'une machine en action.
Petit complément d'information : Le sabotier que j'ai rencontré cet été m'a donné les infos suivantes :
- Le bois utilisé dépend des ressources locales (dans les Landes il y beaucoup d'aulne),
- Le bois est travaillé vert parce que c'est plus facile pour la machine, qu'il risque moins d'éclater à l'usinage que du bois sec et que le bois vert use moins les outils que le bois sec. Le séchage est réalisé ensuite en étuve. Quelques sabots se fendent au séchage mais la part est assez faible.
Ensuite il y a les machines pour creuser. Mais ces machines sont plus simples, il y a simplement le(s) outil(s) qui tournent et l'opérateur dirige son palpeur dans le modèle. Là encore, quelques subtilités mécaniques qui permettent d'usiner un sabot droit et un sabot gauche en même temps à partir d'un modèle "droit".
Et pour nos voiliers et autres bateau de bassin en bois?
Les machines de sabotiers étant prévues pour faire des sabots, la dimension usinable est limitée. 40 cm est un grand maximum(il faut bidouiller un peu). On serait plutôt à 36 ou 37 cm.
La qualité des sabots en sortie n'est pas fabuleuse, il y a un gros travail de ponçage, en particulier il faut supprimer les tenons qui ont permis de maintenir les sabots pendant l'usinage. Dans le cas des voiliers, cela signifie qu'il faut travailler l'étrave (et le tableau arrière) à la ponceuse.....
En y réfléchissant bien, je ne pense pas qu'une machine de sabotier telle qu'elle, serait vraiment adaptée à la fabrication de coques. Sur le site Tirot, on entraperçoit leur machine de taille mais pas les détails qui permettraient d'en comprendre le fonctionnement.
En tout cas, si quelqu'un connait une machine à sauver, je serais curieux de mettre le nez (et les mains) dedans.
Merci de m'avoir lu et bonne soirée.
PS : Il me semble qu'il y a pas mal de machines présentées dans le fabuleux musée de Maurice Dufresne près d'Azay le Rideau. (Les châteaux de la Loire..... pour les vacances en famille....)
Invité- Invité
Re: Un peu de technique - Machines de Sabotiers.
Bonsoir,
Un petit aperçu des machine en "marche" vaut mieux ... qu'un long dessin ...
Vidéo d'une machine a sabot en marche ...
la "Tailleuse"
Creusage d'un sabot ... "Creuseuse" .
"Creuseuse" double le modèle est au milieu.
Bonne soirée.
Un petit aperçu des machine en "marche" vaut mieux ... qu'un long dessin ...
Vidéo d'une machine a sabot en marche ...
la "Tailleuse"
Creusage d'un sabot ... "Creuseuse" .
"Creuseuse" double le modèle est au milieu.
Bonne soirée.
"Tribord amure"- Messages : 1080
Date d'inscription : 17/04/2014
Age : 70
Localisation : Etang de Berre 13
Re: Un peu de technique - Machines de Sabotiers.
Re,
Intéressant ces vidéos. En particulier la première. La première semble être une réalisation semi artisanale. Ça donne des idées....
Bonne soirée.
Intéressant ces vidéos. En particulier la première. La première semble être une réalisation semi artisanale. Ça donne des idées....
Bonne soirée.
Invité- Invité
Re: Un peu de technique - Machines de Sabotiers.
le-narval a écrit:Re,
Intéressant ces vidéos. En particulier la première. La première semble être une réalisation semi artisanale. Ça donne des idées....
Bonne soirée.
Re ...
Une machine de fabrication artisanale ...
http://www.usinages.com/threads/machine-a-sabots.9644/
Y'a plu'qu'a ....... lol
Une petite démo ... chez un sabotier
http://www.vosgesmatin.fr/edition-de-saint-die/2015/07/23/gerardmer-du-bois-dont-patrick-valdenaire-fait-les-sabots
Autres liens ... pour aller sur place ....
http://www.vosgesmatin.fr/vosges/2014/01/04/jean-yves-millotte-fait-revivre-la-saboterie
http://www.paysan-breton.fr/decouvertes/sabotier-de-generation-en-generation/
http://www.ajoie.net/index.php/articles/news/272-le-sabotier-de-cornol-article-du-journal-24-heures
.......................................
"Tribord amure"- Messages : 1080
Date d'inscription : 17/04/2014
Age : 70
Localisation : Etang de Berre 13
