voilier d'inspiration libre du type Paudeau

Message par green_frog le Ven 26 Déc - 21:07

Bonsoir,

ouverture d'un petit fil pour détailler ma conception d'un voilier de bassin du type Paudeau.

les dimensions de la coque m’ont été dictés par le bois à disposition

longueur : 380mm
largeur au maître bau : 108mm

coque : pin --> sandwich de 4 planches

pont + quille : contre-plaqué 5mm

une des premières photos que j'ai faite pendant le rabotage/ponçage/enduit de la coque (photo faire pour se rendre compte des asymétries et essayer de les rectifier)


il reprend du bateau type paudeau, les proportions, mais si je fait des gabarits de contrôle, la coque doit être assez éloigné de l'original

j'ai ajouté une tonture à l'oeil --> à posteriori, j'aurai été avisé de faire un gabarit papier pour faire facilement la même courbures côté tribord et bâbord...  Mad

l'épaisseur de la coque est de l'ordre de 10 à 15mm --> j'ai pas chercher la complication pour un premier essai
une couche de peinture à l'intérieur (une vidange est prévue par la cabine)

voilà une photo avec le pont vissé + un cordon de colle epoxy


et voilà l'état de la coque aujourd'hui après 3 ou 4 couche de peinture blanche + 1 couche de bleu:

(ponçage en cours)

voilà pour l'état d'avancement du bateau aujourd'hui


Dernière édition par green_frog le Ven 26 Déc - 21:48, édité 1 fois
avatar
green_frog

Messages : 38
Date d'inscription : 30/06/2014
Age : 32

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: voilier d'inspiration libre du type Paudeau

Message par voguenmare le Ven 26 Déc - 21:46

Bonsoir,
Beau travail mais... 308 mm de longueur ???? Probablement une faute de frappe.
avatar
voguenmare

Messages : 484
Date d'inscription : 20/04/2014
Localisation : I de F

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: voilier d'inspiration libre du type Paudeau

Message par green_frog le Ven 26 Déc - 21:49

Bonsoir,
en effet, faute de frappe --> 380mm
post edité
avatar
green_frog

Messages : 38
Date d'inscription : 30/06/2014
Age : 32

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: voilier d'inspiration libre du type Paudeau

Message par Oliflat le Ven 26 Déc - 23:36

Bonsoir,
Beau boulot. La tonture doit pas être si facile à respecter en se basant juste sur le coup d'oeil.
Sur la photo il paraît plus long.
avatar
Oliflat

Messages : 930
Date d'inscription : 25/04/2014
Age : 61
Localisation : Paris

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: voilier d'inspiration libre du type Paudeau

Message par green_frog le Sam 27 Déc - 9:10

sur la photo, il faut remettre ça à la taille d'un enfant de 4 ans
avatar
green_frog

Messages : 38
Date d'inscription : 30/06/2014
Age : 32

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: voilier d'inspiration libre du type Paudeau

Message par voguenmare le Sam 27 Déc - 10:24

green_frog a écrit:un enfant de 4 ans

La relève est assurée. Il en a bien de la chance cet enfant qu'on lui fasse un si beau voilier.
avatar
voguenmare

Messages : 484
Date d'inscription : 20/04/2014
Localisation : I de F

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: voilier d'inspiration libre du type Paudeau

Message par Oliflat le Sam 27 Déc - 23:39

Ah oui bien sûr. Si on rapetisse le sujet qui est derrière le voilier, la coque du coup est moins grande. ☺.
Voilà un bateau qui a de l'avenir.
avatar
Oliflat

Messages : 930
Date d'inscription : 25/04/2014
Age : 61
Localisation : Paris

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: voilier d'inspiration libre du type Paudeau

Message par green_frog le Dim 28 Déc - 21:08

Bonsoir,
au programme d'aujourd'hui:
mise en forme du plat bord à la vapeur puis fixation avec clou sur le pont
"schéma de ma machine à vapeur artisanale:
une bouilloire (sans son couvercle pour ne pas arrêter ébullition) + 1 gros pot de lait en poudre retourné pour canaliser la vapeur dans un tube pvc (type évacuation évier)
les plats bord sont coupé puis pre-percé et mis à la vapeur pour pouvoir se courber sans casser:

en place ça donne:


et début de mise en forme de la cabine: (elle est juste posée, pas de place définie pour le moment)

sous la cabine je pense faire une trappe de vidange de la taille d'un bouchon de liège afin de vider l'intérieur en cas d'infiltration d'eau,
avatar
green_frog

Messages : 38
Date d'inscription : 30/06/2014
Age : 32

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: voilier d'inspiration libre du type Paudeau

Message par green_frog le Dim 4 Jan - 18:34

et voilà l'avancement du weekend:

fixation d'un pied de mat, j'ai décidé de faire simple...
+
cabine cachant un trou de vidange avec bouchon liege (le plus dur a été de finir la bouteille pirat
+
un tableau arrière



il faudra que je trouve un moyen de cacher la tête de vis, par un petit cache en bois, mais qui reste enlevable, car la vis sert à resserer le bouchon dans le trou
avatar
green_frog

Messages : 38
Date d'inscription : 30/06/2014
Age : 32

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: voilier d'inspiration libre du type Paudeau

Message par Philou76 le Dim 4 Jan - 21:06

Bonsoir.
Un bouchon collé sous un roof plus volumineux !

Et un pied de mat en laiton, serait peut-être plus fin !
C'est juste une suggestion ...
avatar
Philou76
Admin

Messages : 576
Date d'inscription : 17/04/2014
Age : 54
Localisation : Dieppe 76

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: voilier d'inspiration libre du type Paudeau

Message par voguenmare le Dim 4 Jan - 22:24

A propos de pied de mat ceux des star yacht sont beaucoup plus simple à réaliser que ceux des Podeau.



avatar
voguenmare

Messages : 484
Date d'inscription : 20/04/2014
Localisation : I de F

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: voilier d'inspiration libre du type Paudeau

Message par Philou76 le Dim 4 Jan - 23:23

Je pensais a un pied de mat circulaire avec une platine de fixation a 3 visses en vente chez cap maquette 5.50€ avec port http://www.cap-maquettes.com/contents/fr/p765.html
avatar
Philou76
Admin

Messages : 576
Date d'inscription : 17/04/2014
Age : 54
Localisation : Dieppe 76

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: voilier d'inspiration libre du type Paudeau

Message par voguenmare le Lun 5 Jan - 8:18

Effectivement, il est joli ce pied de mat en laiton et irait très bien.
avatar
voguenmare

Messages : 484
Date d'inscription : 20/04/2014
Localisation : I de F

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

pied de mât Cap-maquettes.

Message par Oliflat le Lun 5 Jan - 9:49

Bonjour,

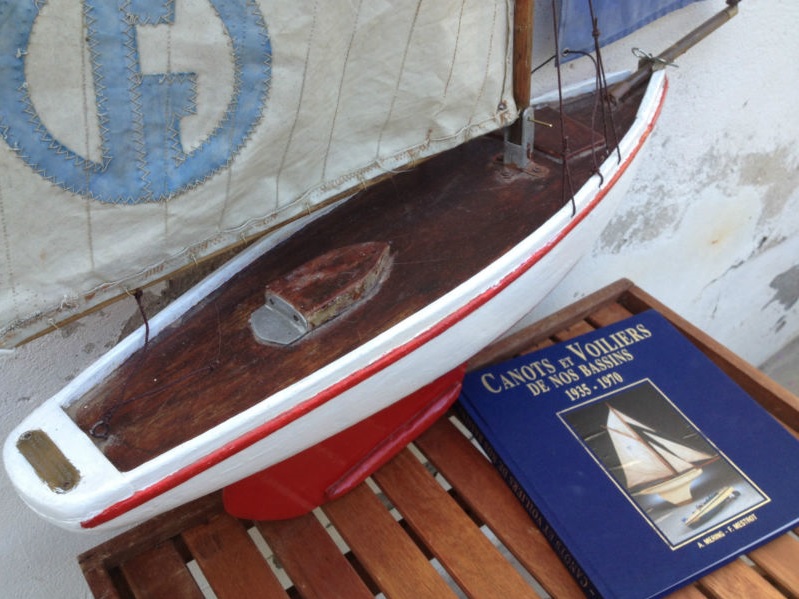

Voici, de loin mais bien  visible, un pied de mât de chez Cap-maquettes. Ça vaut effectivement pas le coup de s'embêter et le résultat est superbe.
" />
avatar
Oliflat

Messages : 930
Date d'inscription : 25/04/2014
Age : 61
Localisation : Paris

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: voilier d'inspiration libre du type Paudeau

Message par Philou76 le Lun 5 Jan - 12:30

Bonjour.
Personnellement , je n'aurais pas mis de tableau arrière, pour l'évacuation de l'eau !
Bon, j’arrête les critiques Evil or Very Mad
avatar
Philou76
Admin

Messages : 576
Date d'inscription : 17/04/2014
Age : 54
Localisation : Dieppe 76

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: voilier d'inspiration libre du type Paudeau

Message par green_frog le Lun 5 Jan - 13:46

merci pour ces retours, je prend toutes les critiques tans qu'elles reste constructives!

la tableau arrière est encore escamotable
j'hesitai encore pour l'évacuation de l'eau à percer des trous sur les "côtés"

pour le pied de mat, en effet je vais certainement en commander 1 en laiton, mais il est pour le moment épuiser chez cap...

tu verais donc un roof plus large, je vais tester pour voir,
pour l'histoire de la vis ça permettai de contraindre le bouchon une fois en place pour être sur qu'il ne bouge pas, et que ma grenouille ne le perde pas. mais il est vrai que pour le moment sans être contraint il est déjà dur à enlever par un adulte donc...

sur ta photo, au niveau du "vis mulet" qui ne doit pas en être un, c'est piton-crochet ?

--> je suis en train de réflechir à tous ces systemes pour la voilure, histoire d'avoir un système suffisament simple pour pouvoir être monté "rapidement" et de garder le même type de gréement

ce bateau naviguera certainement principalement à la mer, donc conditions venteuses régulière, il faudrait que la voile de fleche (?? celle du haut ??) soit facilement démontable
si j'ai bien lu, cette voile était mise sur ce type de voilier que par petit temps
avatar
green_frog

Messages : 38
Date d'inscription : 30/06/2014
Age : 32

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: voilier d'inspiration libre du type Paudeau

Message par Oliflat le Lun 5 Jan - 15:52

... ou alors deux ouvertures en demi-lune à la queue de rat, afin que le ⛵évacue l'eau.

En dessous le pied de mât de Cap maquettes.

" />
avatar
Oliflat

Messages : 930
Date d'inscription : 25/04/2014
Age : 61
Localisation : Paris

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: voilier d'inspiration libre du type Paudeau

Message par voguenmare le Lun 5 Jan - 22:51

green_frog a écrit:merci pour ces retours, je prend toutes les critiques tans qu'elles reste constructives!

la tableau arrière est encore escamotable
j'hesitai encore pour l'évacuation de l'eau à percer des trous sur les "côtés"

Sur le VG65, le tableau arrière est fermé par une plaque emboitée sur les listons et qui ménage un espace pour évacuer l'eau






--> je suis en train de réflechir à tous ces systemes pour la voilure, histoire d'avoir un système suffisamment simple pour pouvoir être monté "rapidement" et de garder le même type de gréement

Si le mat est enfilé dans un pied de mat laiton tel celui déjà présenté il faudra que les haubans puissent être tendus et détendus rapidement par un nœud coulissant par exemple .

ce bateau naviguera certainement principalement à la mer, donc conditions venteuses régulière, il faudrait que la voile de fleche (?? celle du haut ??) soit facilement démontable
si j'ai bien lu, cette voile était mise sur ce type de voilier que par petit temps

La voile de flèche pourrait être tenue par de toutes petites agrafes pour la pêche ou de petits "boutons" type duffle coat.
avatar
voguenmare

Messages : 484
Date d'inscription : 20/04/2014
Localisation : I de F

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: voilier d'inspiration libre du type Paudeau

Message par green_frog le Sam 7 Mar - 20:04

Bonsoir,
voilà la petite suite: le pied de mat en laiton 8mm est de nouveau disponible, je vais donc pouvoir le commander et remplacer mon support bois.
en attendant, j'ai tenté les voiles:

reste quelques nœuds "définitifs" à faire

le lest à aussi été coulé: façonnage d'un modèle en bois (demi-lest) un moule en plâtre, et du plomb de couler dedans:
résultats 134gr et 139gr de lest, reste à les fixer...

le roof n'a pas encore été refait (plus grand)
et l'évacuation de l'eau par l'arrière non plus

avatar
green_frog

Messages : 38
Date d'inscription : 30/06/2014
Age : 32

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: voilier d'inspiration libre du type Paudeau

Message par green_frog le Lun 21 Déc - 11:17

Bonjour... depuis un p'tit bout de temps....

l'été dernier ce bateau a fait son baptême de l'eau (l'océan atlantique ne lui fait pas peur, tans qu'il reste dans la Baïne... Smile )

les photos ont été faite par beau temps, mais il a aussi testé avec un peu plus de vent, et je suis satisfait de ces réactions!




Je n'ai pas fait les changements par manque de temps (taille du roof, fixation voile...) pour le moment ça tiens...
avatar
green_frog

Messages : 38
Date d'inscription : 30/06/2014
Age : 32

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: voilier d'inspiration libre du type Paudeau

Message par Oliflat le Lun 21 Déc - 14:23

Bonjour,
Voilà qui fait plaisir. Difficile d'être plus que ça dans son élément naturel.
Merci pour ces belles photos pleines d'iode.
avatar
Oliflat

Messages : 930
Date d'inscription : 25/04/2014
Age : 61
Localisation : Paris

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Voilier d'inspiration libre type Paudeau

Message par Claude Martinet le Mer 23 Déc - 0:25

Bonsoir à tous

Superbes en effet ces photos !!!!!!!!!!!!!

Bien à vous   Claude-Yves-Pierre

Claude Martinet

Messages : 595
Date d'inscription : 24/02/2015
Age : 69
Localisation : Yonne ( près du canal de Bourgogne )

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: voilier d'inspiration libre du type Paudeau

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
